mandag 8. oktober 2018

Rekonstruksjon av rigg.

OBS: Dette blogginnlegget vil oppdateres etter hvert som nye opplysninger kommer inn. Riggen skal ikke lages før i 2019, og det er fortsatt endel forhold som må avklares med tanke på sertifisering. Planlegging/prosjektering vil foregå, og fortløpende beslutninger vil loggføres her. Ulike samarbeidspartnere som SDIR, RA, Polarconsult og venneforeninga, skal også rådføres ang. riggens endelige utførelse.

Når M/S Grytøy kom til Gratangen hadde den en relativt moderne stålrigg. Venneforeninga og Riksantikvaren har blitt enige om at fartøyet skal tilbakeføres til slik det så ut i 1972. På den tiden hadde hun fortsatt den originale treriggen.
M/S Grytøy slik den så ut når den kom til Gratangen.
M/S Grytøy omtrent slik den så ut i 1972. Bilde: Tore Ruud.
Den originale riggen skal altså rekonstrueres. Vi har så langt ikke funnet dokumentasjon på den opprinnelige riggens faktiske dimensjoner, og må derfor forsøke å finne dette ut fra bildematerialet vi har.
Den gamle riggen var sertifisert for løft inntil 1 tonn. Bilde (croppet): Tore Ruud
Det første vi har forsøkt å ta rede på er rundholtenes lengde. Dette kan gjøres ved å estimere lengder vha. forholdstall. La oss si at vi vet at fartøyets lengde er 21,7 meter. Hvis vi da måler på bilder og finner at lastebommen er en fjerdedel (0,25) av fartøyets lengde, kan vi anta at den er omlag 5,5 meter. Denne metoden er imidlertid veldig unøyaktig og fordrer at man har bilder av fartøyet rett fra siden, videre er det vanskelig å vite om bildet man har er beskjært og hvilken linse det er tatt med. Ulike linser vil forvrenge motivet på forskjellige måter, og enkelte linser vil strekke motivet betraktelig ut mot kantene. Dersom fartøyet opprinnelig var ut mot kanten i et originalfoto som i etterkant er beskjært, vil proporsjonene ikke stemme lengre. Dette er en av mange arsaker til at vi alltid foretrekker å scanne originalbilder selv - vi kan da være sikre på at den som scannet ikke har gjort noen "artistiske" valg under scanninga.

Ved Nordnorsk Fartøyvernsenter velger vi ofte å lage 3d-modeller av restaureringsprosjektene vi arbeider med. Dette gir oss mulighet til å sammenligne objekter vi tegner mot bakgrunnsbilder. I tegneprogrammet kan vi også bestemme hvor vid vinkel 3d-modellene skal projiseres med. Dette gir oss et bedre sammenligningsgrunnlag, og ved å  bruke mange ulike bilder som bakgrunn kan vi med større sikkerhet anslå riktige lengder.

Når Grytøy ankom Gratangen hadde den to anlegg for bom på styrhuset. Det var det øvre oppe i reilinga på styrhustaket som var i bruk med den siste riggen. Anleggspunktet nede på styrhusfronten tror vi må ha vært brukt med den opprinnelige riggen - men det vises ikke på noen av de eldre bildene.
Eldre bilder med den originale riggen viser ingen anleggspunkt for lastebom.Bilde: Tore Ruud.
Etter en hel del sammenligninger og forsøk, mener vi å ha kommet rimelig nær de opprinnelige lengdene.


Riggen skal sertifiseres for løft inntil 1 tonn. Utforming må da gjøres i henhold til regelverket. På nb.no kan man finne ulike standarder som er relevante ved å søke etter "sjøteknikk". Ideelt sett burde vi hatt tilgang på standardene som gjalt da båten ble bygget, men har dessverre ikke det. Vi har samlet det vi kan finne på Nasjonalbibliotekets nettside av aktuelle standarder for riggen på M/S Grytøy:

 Følgende standarder kan ses i denne boka fra 1998:
  • NS 2608 Krefter i løpende rigg
  • NS 2609 Riggbok
  • NS 2610 Lastbommer
  • NS 2613 Ledebøyler på bom
  • NS 2619 Bøyler
  • NS 2620 Øyeplater
  • NS 2623 Bomklave
  • NS 2624 Gjerder- og preventerfeste på dekk
Følgende standarder kan ses i denne boka fra 1981:
  • NS 2663 Bomlager
  • NS 2664 Bomlager - Brakett, lager, sideplate, støtteplate, lagerplate øvre, lagerplate nedre
  • NS 2666 Bomlager - Bomnål rett
  • NS 2667 Bomlager - Låsering
  • NS 2668 Bomlager - Fotblokkfeste
  • NS 2669 Bomlager - Selvjusterende fotblokkledd
  • NS 2670 Bomgaffel
  • NS 2671 Bomgaffelbolt
  • NS 2675 Blokker for ståltau
  • NS 2676 Blokker - Opphengningsledd, rundøye
  • NS 2677 Blokker - Opphengningsledd, langøye
  • NS 2678 Blokker - Opphengningsledd, gaffel
  • NS 2679 Blokker - Hundsvott
  • NS 2680 Ståltauskive med rullelager
  • NS 2681 Ståltauskive med glidelager
  • NS 2693 Topprepfester
  • NS 2694 Topprepfester - Braketter, støtteplate, lagerplate, mellomplate tverrplate
  • NS 2695 Topprepfester - Svivellager med øre
  • NS 2696 Topprepfester - Bolter
  • NS 2697 Topprepfester - Låsepinner
  • NS 2693 Topprepfester - Underlagsskiver
  • NS 5142 Strekkskruer
  • NS 5200 Ståltau for alminnelig bruk - Orientering og terminologi
  • NS 5201 Ståltau for alminnelig bruk - Tekniske leveringsbetingelser



Stående rigg.

Med stående rigg menes her alle liner og wirer, massive stenger osv, som ikke umiddelbart hører til betjening av lastebom, og som blir værende på plass under manøvrering.
  1. 8 stk. Strekkfisker av typen gaffel i begge ender. 6 stk. til vant, og 2 stk. til stag.
  2. 6 stk. Øyeplater. Innfestinger boltet gjennom rekkestøtter og forankret i beslag på utsiden av skansekledning.
  3. 2 stk. Innfestninger for stag. Boltet gjennom forstevn.
  4. Toppstag. Lengde 7,25m. minus sjakkel og stekkfisk. Forstevn - øvre masterring. Wire, øyespleis med kauser, kledd spleis, wire males hvit. Sjakles til øyeplate oppe.
  5. Stag. Lengde 6,59m minus sjakkel og stekkfisk. Forstevn - gods. Wire, øyespleis med kauser, kledd spleis, wire males hvit. Sjakles til øyeplate oppe.
  6. 2 stk. Fremre vant. Lengde 6,58m minus sjakkel og stekkfisk. Rekkestøtte - gods. Wire, øyespleis med kauser, kledd spleis, wire males hvit. Sjakles til øyeplate oppe.
  7. 2 stk. Midtre vant. Lengde 6,68m minus sjakkel og stekkfisk. Rekkestøtte - gods. Wire, øyespleis med kauser, kledd spleis, wire males hvit. Sjakles til øyeplate oppe.
  8. 2 stk. Aktre vant. Lengde 7,78m minus sjakkel og stekkfisk. Rekkestøtte - øvre masterring. Wire, øyespleis med kauser, kledd spleis, wire males hvit. Sjakles til øyeplate oppe.
  9. Mast. Furu. Høyde fra dekk 8,9m. Tilsynelatende høvlet i tradisjonell profil, med rett forkant. Tynnet gradvis fra like nedenfor gods og opp mot kule på topp. Beslag for innfesting av antennepisk under toppkule.
  10. Klaver for innfesting av bomlager og bomlager.
  11. Gods. Høyde fra senter av gods til dekk 6,79m. Fem øyeplater, - to på hver side til innfesting av fremre og midtre vant, ei i forkant til innfesting av stag,  Topprepfeste i akterkant.
  12. Øvre masterring. Høyde fra senter av masterring til dekk 7.79m. 4 stk øyeplater. Ei i forkant for innfesting av toppstag, ei i akterkant for feste av signat til båtsmannstol, ei på hver side for innfesting av aktre vant.

Løpende rigg.

Med løpende rigg menes her alle liner og wirer, massive stenger osv, som kan flyttes/ beveges, og umiddelbart hører til, under bruk/manøvrering.
  1. Lastewire. Lengde omlag 17m.
  2. Fotblokk. Kan muligens finnes i "delebanken", men må da testes av sakkyndig i.f.m. sertifisering.
  3. Lasteblokk. Kan muligens finnes i "delebanken", men må da testes av sakkyndig i.f.m. sertifisering.
  4. Topprepblokk. Kan muligens finnes i "delebanken", men må da testes av sakkyndig i.f.m. sertifisering.
  5. Topprep. Lengde omlag 8m. Ståltau, øyespleis med kauser i begge ender, kledd spleis.
  6. Topprep-ende. Lengde uviss. Kjetting. Sjaklet til topprep og øyebolt i dekk.
  7. Øyebolt for innfesting av topprep. Gjennomgående dekksbjelke.
  8. 4 stk. "Gjerder-hangerter". Lengder ikke beregnet ennå. Ståltau/wire, øyespleis med kauser i begge ender, kledd spleis.
  9. 2 stk. Gjerder-tau. Lengder ikke beregnet ennå. Tau for betjening av bomsving.
  10. Fotblokkfeste, bomlager og bomnål.
  11. 2-skivet blokk for fibertau. Svivel, rundøye.
  12. Enkeltskivet blokk for fibertau, med hundsvott. Svivel, rundøye.
  13. 4 stk. Øyeplater for innfesting av topprep, gaiere og lasteblokk.
  14. Lastebom. Stål. Lengde 5,5m.
  15. Innfestningsbolter for gjerdere. Gjennom lenning og boltes til side av rekkestøtte.
Venneforeninga har inngått avtale med "Polarkonsult" om hjelp ved sertifiseringsspørsmål. Vi håper de kan komme med tilrådninger ang. ulike dimensjoner i riggen, samt sakkyndig prøving av lasteutstyret.

Andre detaljer


Den øvre av masterklavene for innfesting av bomlager, har påsveiste T'er for henging og belegging av tau. Legg også merke til at fotblokka er hengt opp i eget punkt. Foto (beskjært): Tore Ruud.
På strekkfiskgaflene ved de to fremste vantene var det boltet fast et flatjern med påsveiste stenger for belegging/henging av tau. Foto (beskjært): Kjell Martin Danielsen.
Samme område som forrige bilde. Foto (beskjært): Herstein Lunde.
Løsning for å holde orden på gaiere/gjerdere. Ei tidlig løsning var at gjerderne gikk gjennom en ring som var festet noen meter opp i aktre vant. Foto (beskjært): Kjell Martin Danielsen.
Løsninga på forrige bilde er her endret. Tauet som er feste et stykke oppi vantet er knytt direkte til blokka på gjerderen. Foto (beskjært): Tore Ruud.
Det kan se ut til at blokka på gjerderen har en egen bøyle for oppheng. Legg også merke til at masta har påspikret et par halvrundjern der topprepet krysser nærmest masta. På de siste fem bildene ser vi også hvor mannskapet har plassert båtshaken når den ikke var i bruk - den var tredd opp i ei løkke eller en ring et stykke opp på fremste vant SB-side. Foto (beskjært): Tore Ruud.

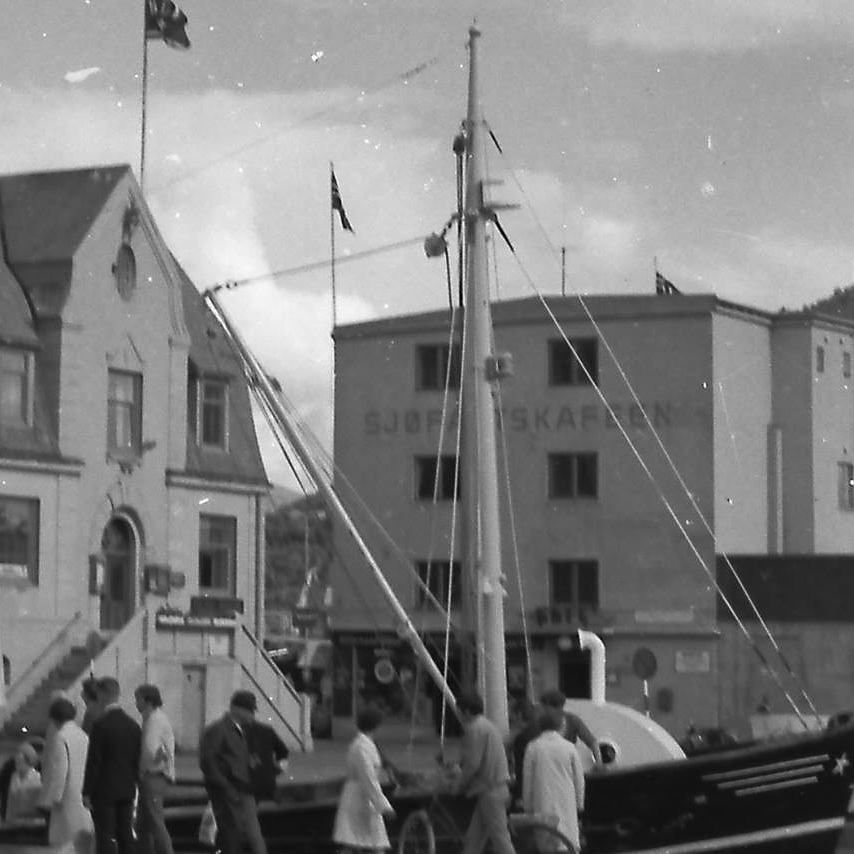

Kanskje det bildet som best viser profilen på den originale masta. Den er rak i forkant. På bildet vises også topprepfeste i akterkant av godset, den originale topplanterna og dekkslysene lengre ned på masta. Foto: Annbjørg Nordahl.
Dette er det eneste av bildene av den gamle riggen hvor den originale topplanterna i kobber ikke vises - braketten hvor den var montert vises imidlertid. Den samme lanterna vises også på bilder av "neste generasjon" rigg. På dette bildet har også ei mere moderne topplanterne kommet til, montert litt lengre ned på masta. Dobbelt sett topplanterner kan ha vært ei "backup-løsning". Det er mulig den originale topplanterna er nede for vedlikehold her, ettersom det er satt opp talje i øvre masterring - muligens for heising av båtsmannsstol/personell. Den opprinnelige masta var ikke utstyrt med klatretrinn. Foto (beskjært): Kjell Martin Danielsen.
Et av de bedre bidene vi har av dekkslysene på formasta. Vi skulle gjerne hatt tilgang på originalbildet for å få scannet dette på skikkelig vis.
Plassering av lamper/lanterner i riggen. Høydene er fra dekk. To generasjoner topplanterner, den øvre var sannsynligvis ombygd til strøm og fungerte som backup. Dekkslysene lengre ned på masta må lages nye, - evt. anskaffes.
